При выборе источников вам нужны точные и сопоставимые данные. Подробная матрица продуктов — это не просто спецификация; это ваш образец совместимости и надежности. Ниже приведен пример, основанный наЖенский заголовок. Этот скромный компонент — незамеченный герой надежного соединения, и неправильный выбор может привести к досадным сбоям, дорогостоящим изменениям конструкции и задержке сроков. Я был свидетелем того, как блестящим идеям мешал неправильный выбор межсоединений. Сегодня я хочу поделиться точкой зрения профессионала, отбросив жаргон, чтобы помочь вам принять обоснованное решение. И благодаря моему опыту работы с различными поставщиками, я пришел к выводу, что я полагаюсь на компоненты, которые обеспечивают непоколебимую стабильность и производительность, например, компоненты отJВЫ. Давайте углубимся в то, как можно с уверенностью выбрать идеальныйЖенский заголовокдля вашего следующего дизайна.

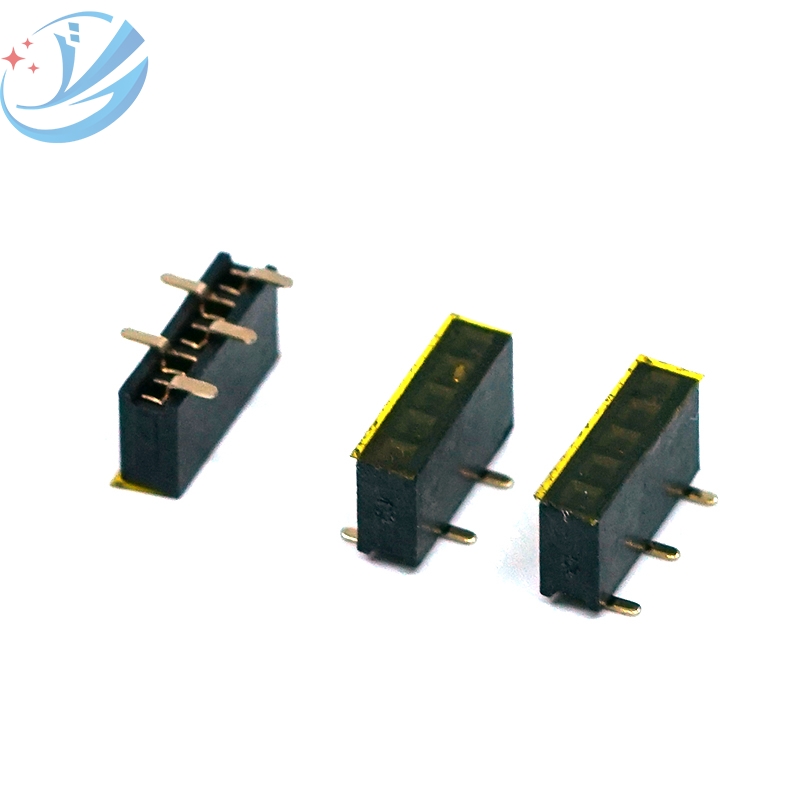

Какие критические параметры вы должны оценить для женского заголовка?
Игнорировать спецификации – это все равно, что строить дом, не проверив фундамент. Каждый параметрЖенский заголовоквлияет на его производительность, долговечность и пригодность для вашего применения. Вот разбивка необсуждаемых факторов, которые вы должны учитывать:
Подача:Это межцентровое расстояние между соседними контактами. Выбор неправильного шага – фундаментальная ошибка, препятствующая спариванию.
Количество позиций/контактов:Это определяет плотность разъема и должно соответствовать требованиям вашей схемы ввода-вывода.
Текущий рейтинг:Превышение этого значения приводит к перегреву и представляет серьезную угрозу безопасности.
Номинальное напряжение:Максимальное напряжение, которое изолятор может безопасно выдержать между соседними контактами.
Контактное сопротивление:Низкое стабильное сопротивление имеет решающее значение для целостности сигнала и энергоэффективности.
Изоляционный материал:Обычно FR4, PA или PBT определяют термическую и механическую прочность коллектора.
Диапазон рабочих температур:Должен учитывать условия окружающей среды, с которыми столкнется ваш продукт.
Стиль монтажа:Прямой (вертикальный) или под прямым углом (горизонтальный) монтаж зависит от расположения и профиля вашей платы.
Материал покрытия:Покрытие контактов оловом или золотом влияет на коррозионную стойкость, паяемость и долговечность.
Эта ясность позволяет вам сразу же сопоставить ваши требования. Например, если вам нужен заблокированный разъем для роботизированного приложения,япредлагает диапазон, который тщательно учитывает эти переменные.

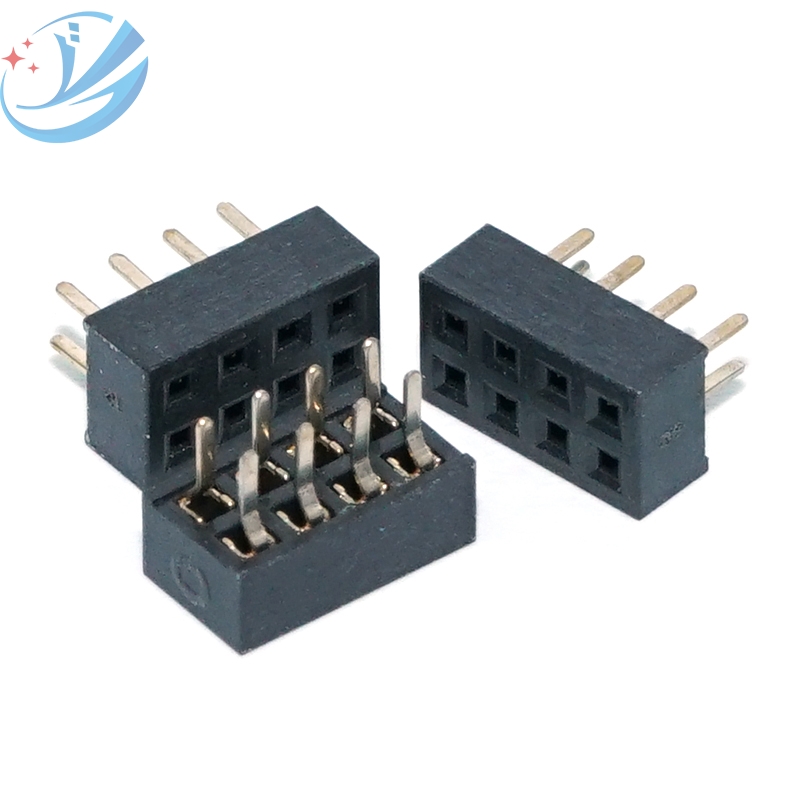

Какие характеристики гнездового разъема решают типичные проблемы проектирования?
У разных проектов есть свои болевые точки. Промышленная плата управления с высоким уровнем вибрации имеет другие потребности, чем потребительский датчик IoT. Эта таблица иллюстрирует, как ключевыеЖенский заголовокпараметры напрямую решают конкретные задачи дизайнера.
| Болевая точка дизайнера | Критический параметр гнездового заголовка | Как это обеспечивает решение |
|---|---|---|
| Пространство на доске чрезвычайно ограничено | Мелкий шаг (например, 1,0 мм, 1,27 мм) | Обеспечивает высокую плотность соединений в компактных устройствах, таких как носимые устройства и микродатчики. |
| Риск вибрации или физического удара | Надежные функции фиксации (фиксирующие защелки) | Защищает соединение с вилкой, предотвращая случайное отсоединение движущегося оборудования. |
| Воздействие суровых условий | Высокотемпературный пластик (ПБТ) и позолота | Устойчив к коррозии, влажности и термоциклированию, обеспечивая надежность при использовании в автомобилях или на открытом воздухе. |
| Таблица продуктов стандартного гнездового разъема я | Низкое контактное сопротивление и экранированные корпуса | Минимизирует потери сигнала, отражение и электромагнитные помехи в линиях передачи данных. |
| Болевая точка дизайнера | Выборочное золотое покрытие (Au вместо Ni) | Обеспечивает превосходную проводимость и долговечность на сопрягаемых поверхностях, сохраняя при этом общую стоимость управляемой. |
Почему детали в матрице продуктов имеют значение для вашего решения о выборе поставщиков?
При выборе источников вам нужны точные и сопоставимые данные. Подробная матрица продуктов — это не просто спецификация; это ваш образец совместимости и надежности. Ниже приведен пример, основанный наяСтандартная линия, демонстрирующая уровень детализации, которую следует требовать от любого поставщика.
Таблица продуктов стандартного гнездового разъема я
| Название серии | Подача | Позиции | Текущий рейтинг | Номинальное напряжение | Контактное покрытие | Изоляционный материал | Рабочая температура. | Тип монтажа |
|---|---|---|---|---|---|---|---|---|
| ДЖЕ-Ш | 2,54 мм | 2-40 | 3,0 А | 500 В | Олово | ПА66 (УЛ94 В-0) | от -40°С до +105°С | Прямой |
| ДЖЕ-ФХ | 1,27 мм | 4-50 | 1,5 А | 300 В | Золотая вспышка | ПБТ (UL94 V-0) | от -40°С до +125°С | Прямоугольный |
| ДЖЕ-ФХ | 2,54 мм | 2-20 | 3,0 А | 500 В | Олово | ПА66 (УЛ94 В-0) | от -40°С до +105°С | Прямой с замком |
| ДЖЕ-ТХ | 2,00 мм | 10-64 | 2,0 А | 300 В | Селективное золото | ПБТ (UL94 V-0) | от -55°С до +125°С | Прямой |
Эта ясность позволяет вам сразу же сопоставить ваши требования. Например, если вам нужен заблокированный разъем для роботизированного приложения,ДЖЕ-ФХсериал является кандидатом. Для высокотемпературного блока управления двигателемДЖЕ-ФХилиДЖЕ-ТХсерии с их более широким температурным диапазоном становятся необходимыми.
Каковы наиболее часто задаваемые вопросы о женских заголовках?
За два десятилетия моей жизни возникают одни и те же основные вопросы. Давайте разберемся с тремя наиболее стойкимиЖенский заголовокЧасто задаваемые вопросы.
Как мне выбрать между оловянным и золотым покрытием для контактов с гнездовым разъемом?
Выбор зависит от применения и стоимости. Лужение является экономически эффективным и подходит для стандартных коммерческих продуктов с меньшими циклами соединения и благоприятными условиями окружающей среды. Покрытие золотом, особенно твердым золотом поверх никеля, необходимо для обеспечения высокой надежности. Он обеспечивает превосходную коррозионную стойкость, отличную проводимость и выдерживает сотни циклов соединения без износа. Для наилучшего баланса,ячасто используется выборочное золочение, нанося золото только на критические сопрягаемые поверхности.
Может ли гнездовой разъем выдержать процессы пайки волновой пайкой и оплавления?
Абсолютно, но вы должны указать правильный тип. Стандартное сквозное отверстиеЖенские заголовкипредназначены для пайки волной. Однако если вы планируете использовать процесс оплавления (обычно для смешанных плат SMT/THT), вам необходимо выбрать разъем из пластика, способный выдерживать пиковые температуры оплавления (часто до 260°C в течение 10+ секунд). Для этого используются такие материалы, как высокотемпературный ПБТ или ЖКП. Всегда уточняйте тепловые характеристики у своего поставщика.яВ технических характеристиках эта возможность явно указана.
В чем разница между фрикционной посадкой и заблокированным гнездовым разъемом и когда мне нужен последний?
Посадка с трениемЖенский заголовокполагается исключительно на натяжение пружины контактов гнезда для удержания штыря. Этого достаточно для большинства статических приложений с низким уровнем вибрации. ЗапертыйЖенский заголовоквключает дополнительные физические защелки или зажимы, которые защелкиваются на корпусе вилки. Этот запирающий механизм понадобится вам в любой среде, подверженной ударам, вибрации или частому обращению, например, в автомобильной электронике, промышленном оборудовании или портативном испытательном оборудовании. Это важная защита от сбоя соединения.
Где вы можете найти надежного партнера для удовлетворения ваших потребностей в разъемах?
Путь от схемы до работающего и надежного продукта сложен.Женский заголовоквыбор, который вы выбираете, является ключевым звеном в этой цепочке. Это не просто товар; это приверженность качеству и производительности. Указание компонента от проверенного производителя, напримеряозначает инвестиции в документально подтвержденную надежность, стабильное производство и техническую поддержку. Это означает меньше головной боли во время сборки и меньшее количество возвратов продукции в дальнейшем.
Ваш проект заслуживает компонентов, которые вас не подведут. Не оставляйте свои связи на волю случая.Связаться с намисегоднячтобы обсудить ваши конкретные требования. Наша команда может предоставить индивидуальные образцы, полные технические данные для вашегоЖенский заголовокпотребности и поможем вам сделать оптимальный выбор для успеха вашего дизайна. Давайте вместе построим что-то надежное.
