Как разъемы контактов улучшают электронные соединения?

Абстрактный: Заголовки контактовявляются важнейшими компонентами электронных систем, обеспечивающими надежное соединение между печатными платами и периферийными устройствами. В этой статье рассматриваются конструкция, применение, преимущества и критерии выбора штыревых разъемов, а также предоставляются практические рекомендации инженерам, дизайнерам и энтузиастам электроники. Шэньчжэнь JYE Technology Co., LTD. специализируется на высококачественных штыревых разъемах для удовлетворения разнообразных промышленных потребностей.

Оглавление

• Введение в заголовки контактов
• Типы разъемов контактов
• Преимущества использования разъемов контактов
• Применение разъемов контактов
• Выбор правильного заголовка контакта
• Советы по установке
• Часто задаваемые вопросы о разъемах контактов
• Заключение и контакт

Введение в заголовки контактов

Разъемы контактов представляют собой ряды металлических контактов, установленных на пластиковом основании, обычно используемые для соединения печатных плат (PCB) с проводами, разъемами или другими платами. Они обеспечивают простой и надежный способ создания разъемных или постоянных электрических соединений в электронных устройствах. Разъемы контактов могут различаться по расстоянию между контактами, количеству контактов и ориентации, что обеспечивает гибкость при проектировании схем.

Типы разъемов контактов

Понимание типов разъемов контактов помогает выбрать правильный компонент для проекта:

• Однорядные разъемы контактов:Состоят из одной линии контактов, подходят для компактных макетов.

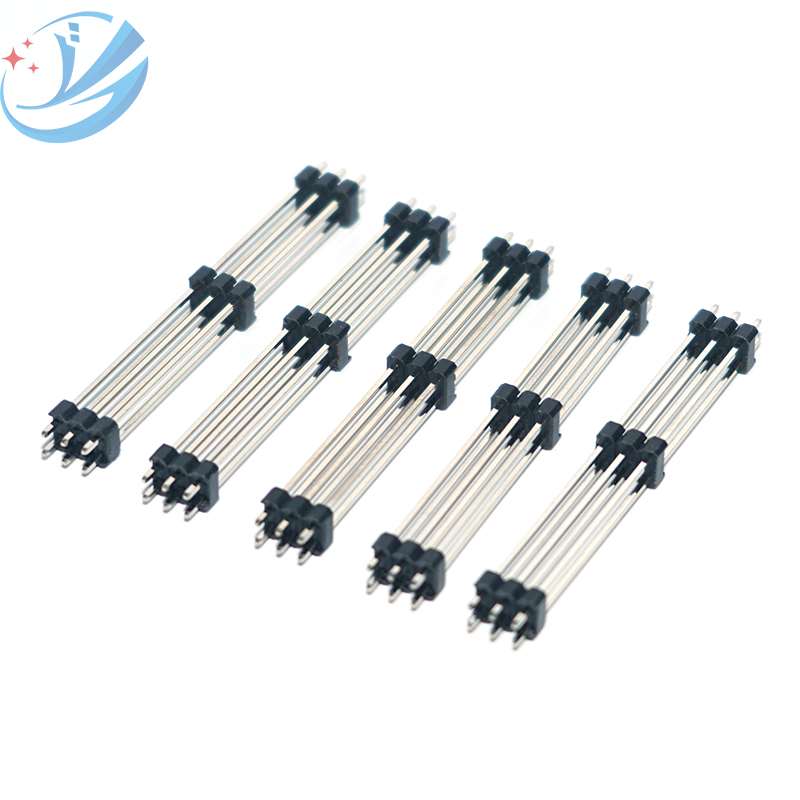

• Двухрядные разъемы контактов:Имеет две параллельные линии контактов, обеспечивающие более широкие возможности подключения.
• Прямые разъемы:Выводы расположены перпендикулярно печатной плате и обычно используются в вертикальных соединениях.
• Прямоугольные разъемы контактов:Штыри согнуты под углом 90 градусов для горизонтального соединения.
• Скрытые заголовки:Включите пластиковую крышку для предотвращения смещения или короткого замыкания.

Преимущества использования разъемов контактов

Разъемы контактов предлагают множество преимуществ для электронного проектирования:

• Надежные соединения:Надежные механические и электрические соединения уменьшают потери сигнала.
• Модульность:Позволяет легко прикреплять и снимать модули без изменений при пайке.
• Компактный дизайн:Эффективное использование пространства на печатной плате при сохранении возможности подключения.
• Экономичность:Экономичное решение для прототипирования и производства.
• Настройка:Доступны в различных размерах, количестве контактов и материалах.

Применение разъемов контактов

Штыревые разъемы широко применяются в различных отраслях, в том числе:

• Встраиваемые системы и платы микроконтроллеров
• Бытовая электроника, такая как интеллектуальные устройства и бытовая техника.
• Промышленная автоматизация и робототехника
• Компьютерные материнские платы и карты расширения
• Прототипирование и тестирование схем

Выбор правильного заголовка контакта

Выбор правильного разъема требует внимания к ключевым факторам:

• Количество контактов:Сопоставьте количество необходимых соединений в вашей схеме.
• Размер шага:Стандартное расстояние составляет 2,54 мм, но варианты могут различаться в зависимости от конструкции с высокой плотностью размещения.
• Текущий рейтинг:Убедитесь, что заголовок может выдержать ожидаемую электрическую нагрузку.
• Стиль монтажа:Сквозной или поверхностный монтаж в зависимости от конструкции печатной платы.
• Качество материала:Учитывайте коррозионную стойкость и долговечность для промышленного применения.

Советы по установке

Правильный монтаж обеспечивает долговременную надежность:

• Тщательно совместите контакты разъема с отверстиями на плате.
• Используйте методы пайки, соответствующие типу контакта, чтобы избежать холодных соединений.
• Для модульных конструкций рассмотрите разъемы с кожухами для направления разъемов.
• Проверьте соединения после сборки, чтобы убедиться в непрерывности электрической цепи.

Часто задаваемые вопросы о разъемах контактов

В1: Можно ли повторно использовать разъемы контактов?
A1: Да, многие разъемы контактов можно использовать повторно, если их аккуратно снять, не сгибая контакты.

В2: Каков стандартный шаг штифта?
A2: Наиболее распространенный шаг составляет 2,54 мм (0,1 дюйма), хотя для плат высокой плотности доступны и другие шаги.

Вопрос 3. Как выбрать между однорядными и двухрядными заголовками?
A3: Однорядные разъемы подходят для компактных цепей; двухрядные заголовки идеально подходят для более высоких требований к подключению.

В4: Есть ли сильноточные штыревые разъемы?
A4: Да, штыревые разъемы промышленного класса рассчитаны на передачу более высоких токов при правильном покрытии и толщине.

Заключение и контакт

Разъемы контактов являются фундаментальными компонентами, которые повышают надежность, модульность и эффективность электронных схем. Выбор правильного типа, материала и способа установки может значительно повысить производительность устройства.Шэньчжэнь JYE Technology Co., LTD.предлагает широкий ассортимент высококачественных штыревых и гнездовых разъемов для удовлетворения различных промышленных потребностей и потребностей в прототипировании. Для получения дополнительной информации и индивидуальных решений,связаться с намисегодня и совершенствуйте свои электронные разработки.
